冷凝泵、或者說凝結泵，常見講的就是凝結水泵，主要是用于火電熱力系統中輸送凝汽器內的凝結水。一般液體溫度不超過80℃，泵進口壓力不高于0.6MPa。今天，照明工業泵小編就給大家講講冷凝泵的作用、工作原理還有安裝要求，詳情如下：

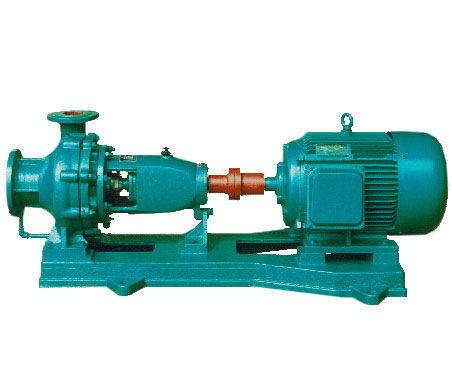

NB、N、GN型冷凝泵

　　凝結泵的作用：

　　凝結水泵的作用是把凝汽器熱井中的凝結水經低壓加熱器打入除氧器，既維持凝汽器熱井水位穩定又保證除氧器中的水量，既要滿足生產工藝要求又不造成電能的浪費，因此保持凝結水泵的安全可靠運行顯得至關重要。凝結水泵的工作是在高度真空的條件下輸送接近于飽和溫度的水。

　　凝結泵的工作原理：

　　凝結水泵當離心泵啟動后，泵軸帶動葉輪一起作高速旋轉運動，迫使預先充灌在葉片間液體旋轉，在慣性離心力的作用下，液體自葉輪中心向外周作徑向運動。液體在流經葉輪的運動過程獲得了能量，靜壓能增高，流速增大。當液體離開葉輪進入泵殼后，由于殼內流道逐漸擴大而減速，部分動能轉化為靜壓能，最后沿切向流入排出管路。所以蝸形泵殼不僅是匯集由葉輪流出液體的部件，而且又是一個轉能裝置。當液體自葉輪中心甩向外周的同時，葉輪中心形成低壓區，在貯槽液面與葉輪中心總勢能差的作用下，致使液體被吸進葉輪中心。依靠葉輪的不斷運轉，液體便連續地被吸入和排出。液體在離心泵中獲得的機械能量最終表現為降壓能的提高。

　　凝結泵的安裝方法：

　　1、冷凝泵為單基礎結構，即為簡體與安裝板相聯位于基礎層下的地坑里，而吐出彎管懸吊轉子與安裝板相連，電機則垂直安裝在吐出彎道上，與冷凝泵剛性連接或彈性連接。

　　2、冷凝泵的吸水室為密閉的外簡體內腔，外間體上的吸入口位于基礎層的下的地溝里并與冷凝器排水管相連接;而冷凝泵的吐出口方向均為水平方向。

　　3、位于外間體內的吸入喇叭口、吸入段(泵體)、中段、導葉、泵蓋、密封環、軸承、吐出段等通過穿杠、壓水接管連接成為泵本體而懸吊在吐出彎道上。

　　4、泵的轉子部件由首級葉輪、次級葉輪，軸套、鎖緊螺栓、間隔套、擋套、套筒聯接器主軸等組成。

　　5、根據流量要求吸入條件，首級葉輪為雙吸形式，而次級則為單吸導葉型或單吸斜流型。

　　6、為平衡筒體吸入內腔與冷凝器內的壓力，排出吸入室內的氣體，改善和穩定吸入室內外氣體，改善和穩定吸入性能，在冷凝泵和吸水室之間設有平衡管理系統。

　　總結：以上就是照明工業泵小編整理的有關《冷凝泵的作用、工作原理還有安裝要求》的全部內容，如果您還想了解更多有關冷凝泵的相關信息，請收藏本站及時關注本站更新。注：文章內的部分配圖皆為網絡轉載圖片，侵權即刪!
